Membuat Mobile Amplifier Untuk Handphone

Table of Contents

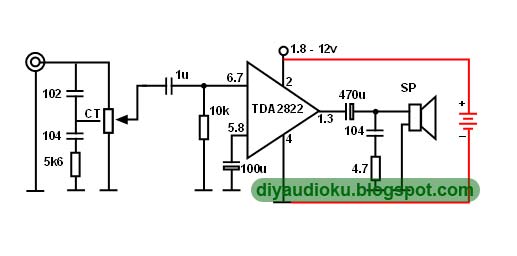

Rangkaian Mobile Amplifier Untuk Handphone

Amplifier mini yang telah saya buat dalam proyek sebelumnya, yaitu proyek amplifier atma-1 yaitu ampli kecil dengan menggunakan catu daya dari listrik dan amplifier atma-2 menggunakan catu daya dari USB yang biasanya di aplikasikan untuk ampli laptop atau PC.

Kita lanjut sekarang, membuat sendiri amplifier untuk handphone atau smartphone kita. Proyek DIY audio yang ini saya kasih nama Amplifier atma-3. Yaitu membuat amplifier mini yang mudah dibawa ke mana-mana dan masuk dalam saku kita. Sangat cocok untuk disambungkan ke HP atau MP3 player.


Rangkaian dasarnya masih sama dengan Amplifier atma-1 dan atma-2. Karena proyek Amplifier atma-3 ini dikhususkan agar bisa di gunakan di mana-mana maka kita tinggal modifiasi bagian catu daya. Dimana sebelumnya digunakan catu daya dari listrik atau USB yang kurang mobile, maka pada atma-3 ini catu daya diganti dengan battery agar ampli bisa dibawa kemana saja.

Related:

Ada tiga pilihan battery yang bisa anda gunakan untuk proyek Amplifier atma-3 ini, yaitu menggunakan battery jenis AA atau jenis A dua buah yang di susun seri, maka akan menghasilkan catu daya dua kali 1,5 volt, yaitu 3 volt yang sudah cukup untuk menyuplai mini amplifier dengan basis IC TDA2822 ini.

Alternatif lain, anda bisa menggunakan single battery 9 volt. bettery ini agak susah di temukan di toko-toko kecil. Tapi mudah didapat di mal, pasti ada.

Alternatif yang ke-3 adalah dengan menggunakan battery HP. Pilihlah battery yang sama dengan battery handphone anda. Dengan demikian sekaligus anda bisa charge battery amplifier ini menggunakan charger HP anda.
